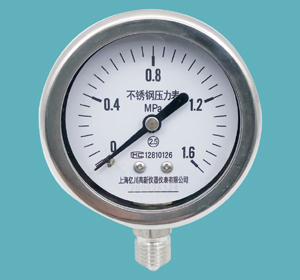

耐震不锈钢压力表
来源：本站 作者：超级管理员 时间：2022-07-19 15:05:42
阅读：166次
 |
耐震不锈钢压力表主要用于冶金、电力、石油、化工、轻工、机械等工业部门的压力检测。压力表依靠内部冲灌阻尼油和配套缓冲装置等措施。具有良好的耐震性能。耐震压力表适用于被测介质的压力有强烈脉冲变化或压力冲击和在生产工艺中经常突然卸荷的场合，以及环境震动较大的场所。仪表能测气体、液体脉动压力的平均值，以克服介质强烈脉冲及环境震动对仪表带来的损害，确保读数的准确性。
主要技术指标:
耐震不锈钢压力表型号、结构形式、标度范围、精确度等级 型号 | 结构形式 | 标度范围(MPa) | 精确度等级 | YTN-60 | 径向 | 0~0.1;0~0.16;0~0.25;0~0.4;
0~0.6;0~1;0~1.6; 0~2.5;
0~4;0~6;0~10;0~16;
0~25;0~40; | 2.5 | YTN-60ZT | 轴向带边 | YTN-60B | 径向 | YTN-63B | 轴向带边 | YTN-100 | 径向 | 0~0.1;0~0.16;0~0.25;0~0.4;
0~0.6;0~1;0~1.6; 0~2.5;
0~4;0~6;0~10;0~16;
0~25;0~40;0~60; | 1.6 | YTN-100ZT | 轴向带边 | YTN-100B | 径向 | YTN-103B | 轴向带边 | YTN-150 | 径向 | 0~0.1;0~0.16;0~0.25;0~0.4;
0~0.6;0~1;0~1.6; 0~2.5;
0~4;0~6;0~10;0~16;
0~25;0~40;0~100 | YTN-150ZT | 轴向带边 | YTN-150B | 径向 | YTN-153B | 轴向带边 |
耐震不锈钢压力表使用环境温度：5~55℃（表壳内充甘油）
-25~55℃（表壳内充甘油）
耐震不锈钢压力表外形尺寸：
型号 | D | H | H2 | B | d2 | d0 | d | L | H1 | YTN-60 | Φ60 | 32 | 13 | 55 | a | a | M14x1.5 | 14 | a | YTN-60ZT | 0 | 65 | 4.5 | 76 | 22 | YTN-60B | 13 | 55 | a | a | a | YTN-63B | 0 | 65 | 4.5 | 76 | 22 | YTN-100 | Φ100 | 44 | 18 | 90 | a | a | M20x1.5 | 20 | a | YTN-100ZT | 30 | 90 | 5.5 | 118 | 27 | YTN-100B | 18 | 90 | a | a | a | YTN-103B | 30 | 90 | 5.5 | 118 | 27 | YTN-150 | Φ150 | 44 | 18 | 120 | a | a | M20x1.5 | 20 | a | YTN-150ZT | 55 | 95 | 5.5 | 165 | 27 | YTN-150B | 18 | 120 | a | a | a | YTN-153B | 55 | 95 | 5.5 | 165 | 27 |
|
耐震不锈钢压力表全部采用不锈钢材料制造，主要零件采用OCr18Ni12Mo2Ti材料，适用于有腐蚀性气体环境，可检测腐蚀性较强介质的压力，广泛应用于石油、化工、冶金等工业。可以适应剧烈振动环境，耐受脉动介质及冲击载荷，具有更广泛用途。
